Die einfache und kostengünstige Lösung bei Nachrüstung von Flachdächern: Barrial^® selbsttragend Sicherheitsgeländer

Das wichtigste Sicherheitskriterium auf Flachdächern? Ganz klar: Absturzsicherung. Deswegen sind diese Askpekte der Sicherheit von strengen Richtlinien unterworfen. Einmalig als Seitensturzsystem auf dem Flachdach installiert, ermöglicht ein Geländersystem uneingeschränkte Bewegungsfreiheit und sind deswegen gegenüber anderen Lösungen wie z.B. der Sicherung durch persönliche Schutzausrüstungen (PSAgA) bevorzugt.

Gewährleistung bei fix montierten Geländersystemen

Viele Besitzer von Flachdächern schrecken davor zurück, ihr Flachdach im Nachhinein mit einem Sicherheitsgeländer auszustatten. Warum? Herkömmliche Sicherheitsgeländer, die fix mit der darunterliegenden Bausubstanz verbunden werden, durchdringen die sensible Dachabdichtung und verursachen zum Teil erhebliche Kosten. Damit verbunden sind wiederum gewährleistungsrechtliche Probleme, da durch die Durchdringung der Abdichtung eventuell Leckagen auftreten können.

Dachabdichtung durchdringen? Nicht nötig mit Barrial^® selbsttragend Sicherheitsgeländer

Das Sicherheitsgeländer Barrial „selbsttragend“ ist, wie der Name schon sagt, eine Auflast gehaltene Konstruktion. Das bedeutet, dass zur Montage des Sicherheitsgeländers keine Durchdringung der Abdichtung des Daches notwendig ist und somit auch die Gewährleistung nicht von der Montage des Systems betroffen ist. Auch das Problem von Wärmebrücken, die durch die fixe Montage entstehen könnten, tritt somit nicht auf.

Darüber hinaus sind Sicherheitsgeländer aus Aluminium durch ihre Langlebigkeit und Widerstandsfähigkeit gegenüber Wettereinflüssen eine gute Investition für viele Jahre. Das Geländersystem erfüllt alle gesetzlichen Anforderungen zum permanenten und kollektiven Schutz vor Absturz.

Vorstellung des Systems

Das selbsttragende Geländersystem aus Aluminium gewährleistet die Sicherheit bei Wartungs- und Pflegearbeiten auf nicht-öffentlich genutzten Flachdächern. Gewicht des Systems pro m^²: 20,8 kg.

Diese Ausführung eignet sich neben der Sicherung von Dachabsturzkanten zur seitlichen Begrenzung von Wartungs- oder Rettungswegen sowie zur Umwehrung von Lichtkuppeln, Lichtbänder und Dachzugängen.

Der Aufbau von Barrial^® selbsttragend

1. Handlauf
2. Stütze
3. Knielauf
4. Fußleiste
5. Auslegerschiene
6. Gegengewicht
7. Fuß

Gegengewichte des selbsttragenden Geländersystems aus 100% recyceltem PVC

• Mit 10 Jahren Garantie
• CO2-neutral und 100 % recyclebar (mit garantiertem Rücknahmesystem)
• Bohr-, schraub-, fräs- und schneidbar
• UV- und witterungsbeständig
• Material verträglich mit allen handelsüblichen Abdichtungsbahnen
• Griffmulden für sicheren Transport und hohen Tragekomfort
• Platzsparend und stapelbar
• Befestigung des Gewichts auf der Auslegerschiene durch eine selbstbohrende Schraube
• Optional erhältlich: zwei Gewichte mit 12,5kg

Barrial^® selbsttragend Fuß

Das Druckguss-Formteil dient als praktische Verbindung von Auslegerschiene und Stützenprofil. Die Bauteile werden einfach in die Aufnahmehülsen eingeschoben und mit zwei Schrauben befestigt. Die Stützenhöhe kann innerhalb der Hülse bis zu 30 mm variiert werden.

Die rutschhemmende Schutzkappe an der Unterseite des Fußes verhindert die Beschädigungen der Abdichtung.

Variable Stützenvarianten

1. Stütze gerade: Kompatibel mit allen Fußformen der Geländer Barrial^® fix und Barrial^® selbsttragend.
2. Stütze geneigt 15°: Durch die Neigung fügt sich das System diskret in die Gebäudearchitektur und Optik der Fassade ein. Diese Neigung nach innen sorgt für einen zusätzlichen Sicherheitsabstand zum Dachrand.*
3. Stütze geneigt 30°: Durch die höhere Neigung fügt sich das System noch diskreter in die Gebäudearchitektur und Optik der Fassade ein. Auch diese Neigung sorgt für einen zusätzlichen Sicherheitsabstand zum Dachrand.*

*Wird am Dachrand die maximale Bebauungsgrenze erreicht, können bei entsprechenden Attikabreiten die vorgegebenen Gebäudehöhen eingehalten werden.

Praktischer Klemmhalter

• Schnelle Montage durch werkseitig vormontierte Klemmhalter
• Kein Verkratzen der Profile bei der Montage
• Leichte Ausrichtung ohne Demontage
• Einfaches Öffnen und Schließen mit einem Werkzeug

Praktisches Zubehör für eine Montage ohne Bohren und Nieten

1. Stoßverbinder
2. Eckverbinder winkelvariabel
3. Wandhalter
4. Endkappe

Für einen besonders festen Halt sind die Verbindungsteile wie Stoßverbinder, Eckverbinder und Wandhalter mit Spreizmechanismus versehen. Der Anschluss an Steigleitern ist auch mithilfe eines Wandhalters möglich.

Fußleiste

Bei nicht vorhandenen oder extrem niedrigen Attiken ( < 150 mm) muss eine Fußleiste als Wegrollschutz gemäß den DIN-Vorschriften installiert werden.

Dieses Profilsystem lässt sich mit seinem patentierten Schnellverbinder leicht an den Barrial Geländersystemen befestigen: der Schnellverbinder wird in den Steg des Fußes eingeschoben, die Fußleiste anschließend in die Klemm- nut des Verbinders eingehängt und mit nur zwei Feststellschrauben fixiert - ohne Bohren oder Nieten.

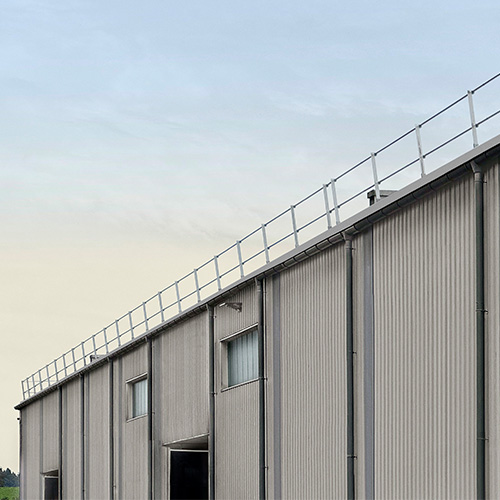

Anwendungsbeispiel Barrial^® selbsttragend standard P 1800 mit Fußleiste (inkl. Blitzschutzeinbindung)

Höhenverstellbar, hochwertig und durchdringungsfrei.

Höhenverstellbares Sicherheitsgeländer aus Aluminium für nicht öffentlich genutzte Flachdächer – das ist Barrial^® selbsttragend premium. Geprüft und zertifiziert für viele Einsatzbereiche. Der Niveauausgleich erzielt einen optisch geraden Verlauf des Geländers trotz unterschiedlich hoher Untergründe.

Hier mit Barrial^® premium

Im Vergleich: ohne Barrial^® premium

Multi-Verbinder mit Niveauausgleich-Funktion

• Ausgleich von Höhenunterschieden zwischen 0 bis 300 mm möglich
• Aufnahmerippe zur einfachen Montage der Fußleiste

Maximaler Höhenausgleich von 300 mm nur bei geraden Stützen möglich.

Variable Stützenvarianten bei Barrial^® selbsttragend premium

Geneigte Stützen in 15° oder 30° erhältlich. Die Höhen der Stützen werden individuell für Sie angepasst!

Gerundete Stütze: Die Neigung nach innen sorgt für einen zusätzlichen Sicherheitsabstand zum Dachrand.

• Leichter Aufbau durch modulare Bauweise
• Praktischer Klappmechanismus
• Nach dem Aufklappen durch Einrasten gesichert
• Für besonders architektonische oder technische Anforderungen
• Segmentlängen 3 m

Anwendungsbeispiel Barrial^® selbsttragend premium mit winkelvariablem Eckverbinder

Anwendungsbeispiel Niveauausgleich von Barrial^® selbsttragend premium

• Geprüfte, zertifizierte und normgerechte Sicherheitsgeländer.
• Wunschweise inkl. Montage durch zertifizierte Montagepartner.
• Hergestellt in Deutschland – mit 10 Jahren Garantie.
