Barrial selbsttragend Eco klappbar

Anwendungsbereich und Vorteile

Barrial^® selbsttragend Eco klappbar
Klappbarer Absturzschutz – geprüft und zertifiziert – für nicht öffentliche Dachbereiche

Das auflastgehaltene Geländersystem Barrial^® selbsttragend Eco klappbar gewährleistet die Sicherheit bei Wartungs- und Pflegearbeiten auf nicht öffentlich genutzten Flachdächern.

Es ist nach DIN EN 13374-A geprüft und zertifiziert. Somit erfüllt es die Anforderungen eines temporären Seitenschutzsystems, das bei Bedarf, z. B. für eine Wartung oder Instandhaltung, aufgeklappt wird, um im Anschluss einfach wieder eingeklappt zu werden. Vorteil dieser vorübergehenden Kollektivschutzmaßnahme: Ansicht und Ästhetik eines Gebäudes bleiben damit gewahrt.

Die Gegengewichte der selbsttragenden Geländervariante bestehen aus Recycle-Kunststoff. Das Material ist besonders UV- und temperaturbeständig von –30 °C bis 105 °C. Die Verträglichkeit mit handelsüblichen Abdichtungsbahnen ist gegeben. Darüber hinaus ermöglicht die Formgebung des Gegengewichts eine effiziente Regenwasserableitung.

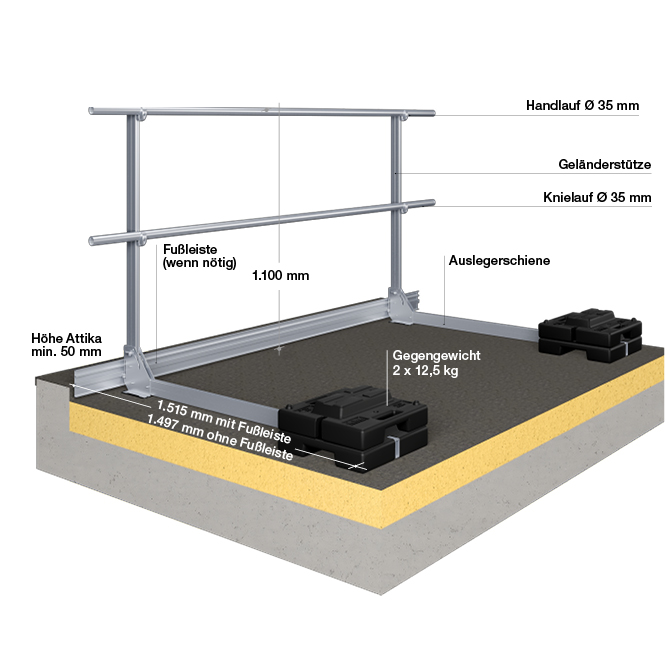

Bestandteile des Systems

Systemkomponenten

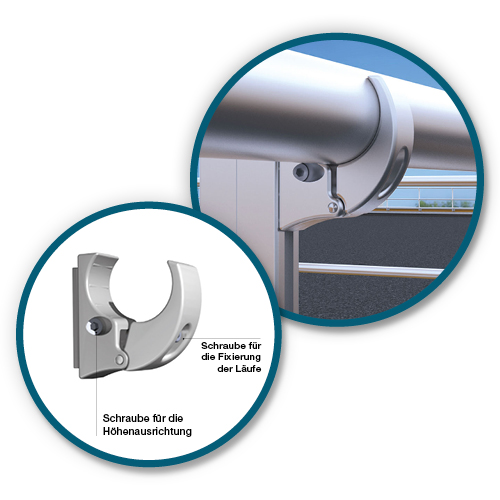

Klemmhalter: praktisches und schnelles
Befestigen ohne Bohren und Nieten

Die ideale Lösung für eine spänefreie, saubere und einfache Montage.

Werkseitig vormontierter Klemmhalter für eine schnelle und normkonforme Montage
Leichte Ausrichtung ohne Demontage mithilfe eines mitgelieferten Inbusschlüssels
Kein Verkratzen der Profile bei der Montage

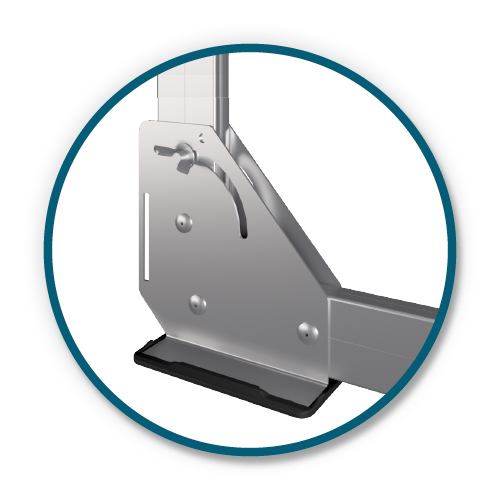

Flexibler Geländerfuß

Einfache und funktionelle Montage dank eines werkseitig vormontierten Geländerfußes mit rutschhemmender Schutzkappe
an der Unterseite, der es ermöglicht, das Geländer in drei Positionen zu verwenden, ohne die Abdichtung zu beschädigen:

Barrial Shed einfacher Montage Schritt 1 Anbringen des Holms

Gerade Stützenposition fixiert oder umklappbar

Barrial Shed einfacher Montage Schritt 2 Fixierung des Klemmhalters

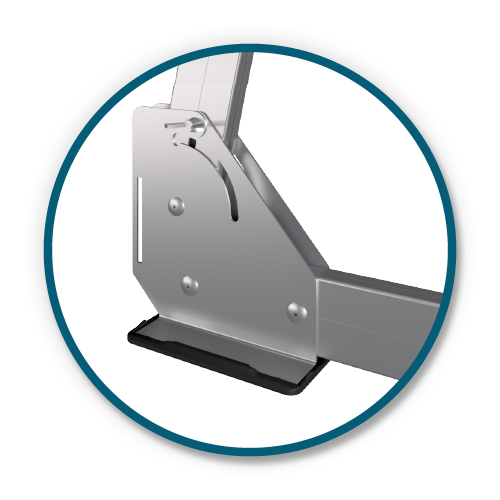

15° geneigte Stützenposition fixiert

Barrial Shed einfacher Montage Schritt 3 Mögliche Höheneinstellung

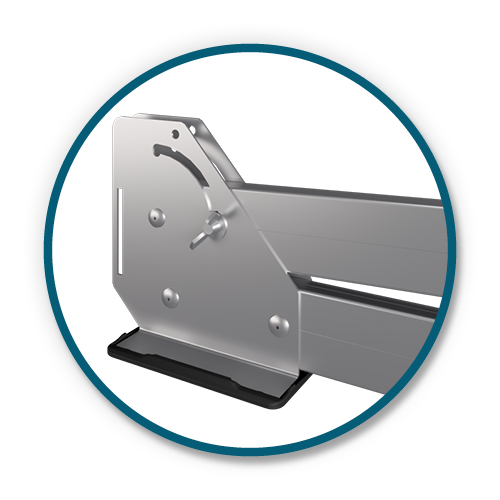

Umgeklappte Stützenposition

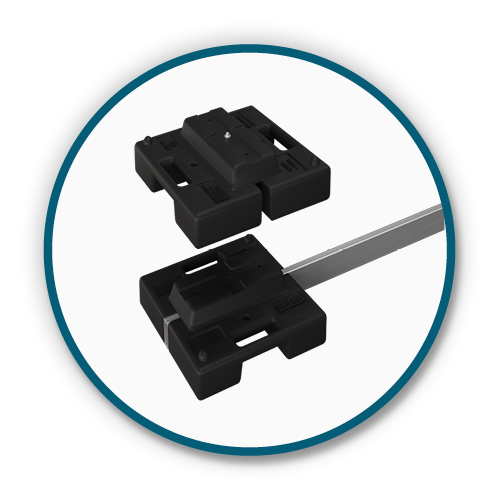

Gegengewichte

Aus 100 % recyceltem PVC

UV- und witterungsbeständig
Material verträglich mit allen handelsüblichen Abdichtungsbahnen
Behindert nicht den Abfluss von Regenwasser
Griffmulden für sicheren Transport und hohen Tragekomfort
Platzsparend und stapelbar
Einfache und leichte Befestigung des Gewichts auf der Auslegerschiene durch eine selbstbohrende Schraube

Mit 10 Jahren Garantie

Ausführungsvarianten

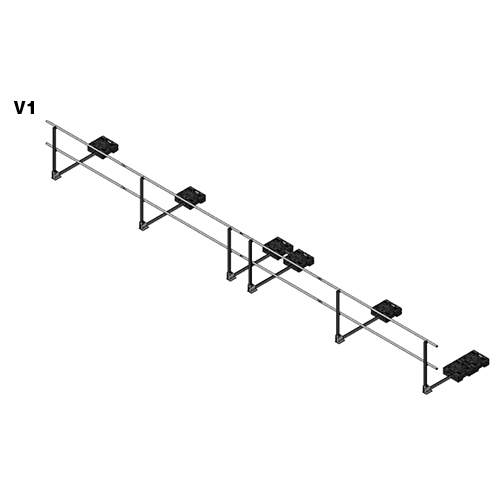

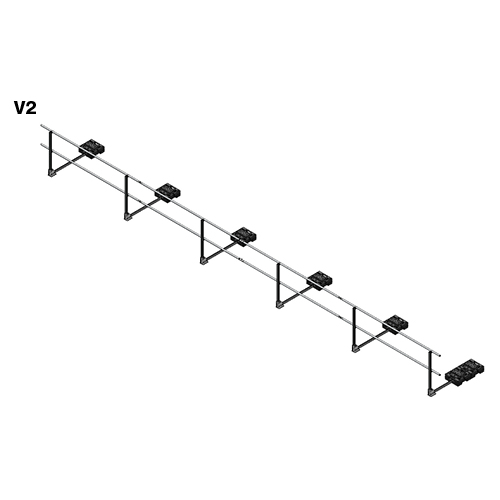

Barrial^® selbsttragend Eco klappbar ist in Einzelsegmenten (V1) und durchlaufend (V2) erhältlich.

Handlauf, Knielauf und praktisches Zubehör

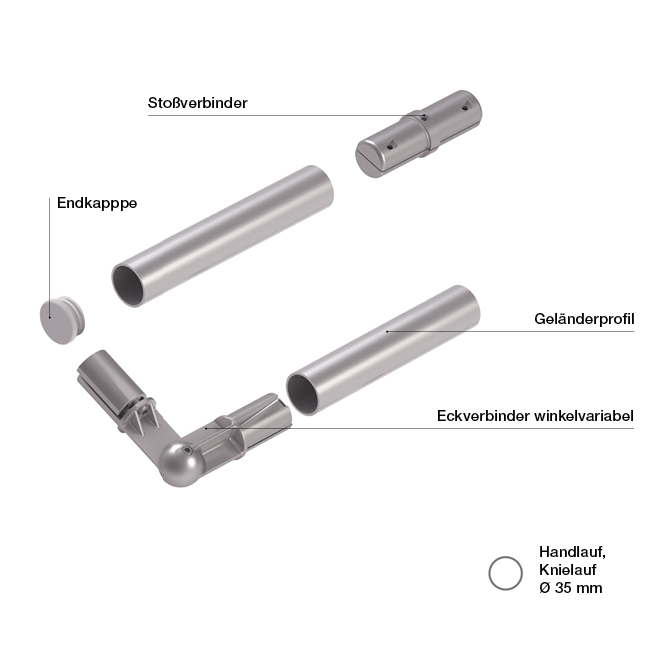

Fixierte Stützen

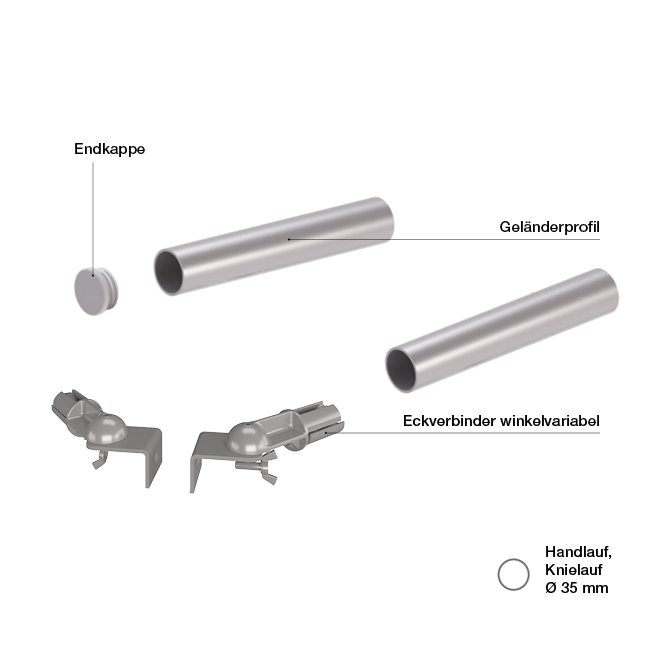

Umklappbare Stützen

Optionales Zubehör

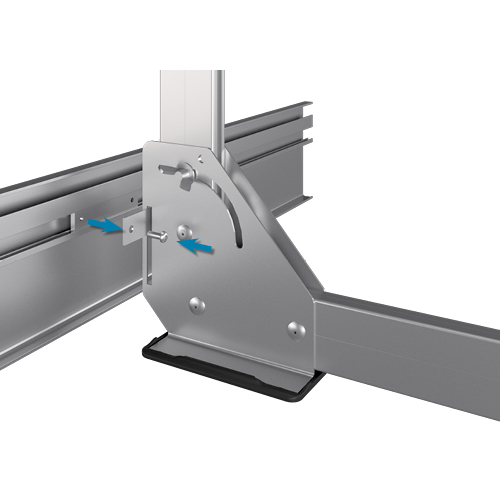

Fußleiste

Für den Fall, dass die Höhe der Attika weniger als 150 mm beträgt, verlangt die Norm den Einsatz einer Fußleiste.
Zwei Schrauben und zwei Montageplatten ermöglichen das einfache, spanfreie und schnelle Anbringen der Fußleiste an
den Geländerfuß sowie die endgültige Ausrichtung. Höhe der Fußleiste: 150 mm.
