Das selbsttragende Geländersystem für Dachterrassen

Panorama Dachterrassengeländer

Quelle: BuGG Bundesverband GebäudeGrün e.V.

Flachdachterassen zum Wohlfühlen

Das Geländersystem Panorama® ST selbsttragend eignet sich um im Neubau oder Gebäudebestand Flachdachflächen als zusätzlichen Wohnraum zu gestalten.

Das System ist selbsttragend ausgelegt - die notwendige Standfestigkeit des Geländersystems wird über Auslegerschienen mit Lastaufnahmeblechen erzeugt.

Panorama® ST selbsttragend bietet die perfekte Kombination von Technik und Optik:

  • Zusätzliche Wohlfühlräume bei Neubau und Sanierung
  • Typenstatik bis 1.0 kN/m horizontale Anpralllast
  • Modulares, Auflast gehaltenes Baukastensystem
  • Keine Durchdringung der Abdichtung
  • Keine Wärmebrücken und Schallübertragung
  • Leicht, stabil, witterungs- und korrosionsbeständig
  • Keine gewährleistungsrechtlichen Probleme
  • Vielfältige Füllungen und Farbgebung in RAL

Aufbau des selbsttragenden Geländersystems

Diese durchdachte Panorama® Konstruktion vermeidet, dass das Geländer zusätzlich verankert werden muss - eine Durchdringung des empfindlichen Abdichtungskomplexes ist nicht notwendig. Die Abdichtung der Dachterasse bleibt unbeschädigt.

Die Bestandteile des Systems:
(Im Beispiel: Serie Vision, vollflächige Glasfüllung)

  1. Handlauf
  2. Geländerfuß
  3. Auslegerschiene
  4. Inneres Lastaufnahmeblech
  5. Äußeres Lastaufnahmeblech
Panorama selbsttragend Aufbau

Panorama®: Qualität und Sicherheit im System

Panorama Selbsttragend Gitterstab

Foto: Daniel Vieser, Architekturfotografie, Hildesheim

Das Geländersystem Panorama® ST ist durch eine Typenstatik belegt. Mit dem Aufbau dieser Typenstatik anhand europäischer Normen und zusätzlicher, länderspezifischer Anforderungen wurden die Standsicherheit rechnerisch belegt. In Verbindung mit unserer Herstellerzertifizierung nach DIN EN 1090-1 und werksseitigen Produktionskontrolle ist die gleichbleibende Leistung unserer Produkte garantiert.

Die rechnerisch nachgewiesene Leistung des Systems setzt sich aus der horizontalen Anpralllast in Verbindung mit der zu berücksichtigenden Windlast und einem zusätzlichen Sicherheitsbeiwert zusammen – eine Kombination für maximale Sicherheit.


Classic vs. Premium: Anforderungen an das Geländersystem

Die Anforderungen an die selbsttragende Konstruktion des Panorama® werden von verschiedenen Faktoren direkt beeinflusst. Die Kategorisierung erfolgt anhand folgender Parameter:

  • Nutzungskategorie der Flachdachfläche (privat/öffentlich) und horizontale Anpralllast
  • gewählter Belag (Art) und Aufbauhöhe (Gewicht) - z.B. Kies, Begrünung oder Bodenplatten
  • erforderliche Höhe des Geländers ab Belagebene (Vorgabe Bauordnung)
  • frei verfügbare Aufstellfläche zur Positionierung der Lastaufnahmebleche
  • Höhe des Gebäudes und geografische Lage (Windlastzone & -überlagerung)

Das Geländersystem Panorama® selbsttragend unterscheidet sich entsprechend der Leistungsanforderung in eine Classic und Premium Ausführung.

Panorama® Classic selbsttragend als Einstiegskonfiguration mit den Basisanforderungen einer privat genutzten Terrasse.

Panorama® Premium selbsttragend für maximale Anforderungen an das System im Bereich von anspruchsvoll privat bis öffentlich genutzten Flachdachflächen.

Anforderungen an das Geländersystem Panorma

Foto: Daniel Vieser, Architekturfotografie, Hildesheim


Panorama C-ST classic selbsttragend Hotel am Remspark

Panorama® C-ST Classic selbsttragend

In der Classic Variante für privat genutzte Flachdachflächen erfüllt das Geländersystem Panorama® C-ST folgende Anforderungen:

  • horizontale Anprallast bis 0,5 kN/m
  • geografische Lage bis Windzone 2 mit Windgeschwindigkeit bis 25m/s
  • erforderliche Auflast im Bereich der Lastaufnahmebleche
  • Füllungen in Stab und Glas

Die Anpralllast (Nutzlast) bezeichnet die veränderliche oder bewegliche Einwirkung auf ein Bauteil. Für die Auswahl des Geländersystems ist die horizontale Anpralllast in Kombination mit der Betrachtung der Windlast ausschlaggebend.


Panorama® P-ST Premium selbsttragend

Um steigende Leistungsanforderungen zu erfüllen wurde Panorama® P-ST Premium selbsttragend entwickelt. Das Geländersystem für öffentlich oder anspruchsvoll privat genutzte Flachdachflächen bietet die Funktionen nach der strengste gesetzlichen Auflagen:

  • horizontale Anpralllast bis 1,0 kN/m
  • geografische Lage bis Windzone 3 mit Windgeschwindigkeit bis 27,5 m/s (weitere auf Anfrage)
  • erforderliche Auflast im Bereich der Lastaufnahmebleche: 160 kg/m2
  • Füllungen in Stab, Glas, HPL und mehr
Panorama P-ST Premium selbsttragend Dachterrasse

Foto: Luciano Bignotti, Architekt: tecnoclima.ch


Individuell anpassbar: Gestaltungsvielfalt des Geländersystems

Panorama Geländersystem Gestaltungsvielfalt

Quelle: BuGG Bundesverband GebäudeGrün e.V.

Eine große Vielfalt im Design: Füllungsvarianten für jeden Geschmack

Panorama® selbsttragend wird in unterschiedlichen Ausführungsmöglichkeiten angeboten. Jeweils vollflächig, mit einem Zwischenraum zum Handlauf im Bereich von 30-100 mm oder der Füllung zwischen den Stützen in der Premium Version:

Serie Vision: Glasfüllung

Serie Air: Stabfüllung

Serie HPL (High Pressure Laminat): Hochdrucklaminat

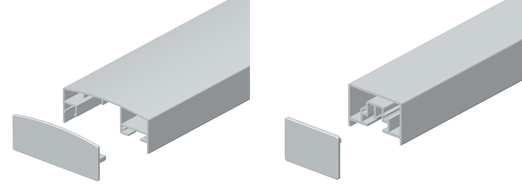

Zwei Handlaufvarianten stehen zur Auswahl:


Ausführungen des Geländersystems

Serie Vision: Glasfüllungen werden dem Sicherheitsglas VSG klar oder in VSG Glas mit matter Folie angeboten. Sonderausführungen in anderen Glasvarianten erhalten Sie auf Anfrage.

Serie Air: Die Füllstäbe werden standardmäßig in runder Ausführung mit 20 mm Durchmesser geliefert.

Serie HPL (High Pressure Laminate): Hochdrucklaminat mit höchster Gestaltungsvielfalt und besonderer Witterungsbeständigkeit

Mit Panorama® P-ST können noch weitere Füllungsmöglichkeiten entsprechend der individuellen Gestaltungswünsche umgesetzt werden – fragen Sie uns an!

Panorama weitere Ausführungsmöglichkeiten
Panorama Ausführungsmöglichkeiten

Die standhaften Bestandteile des Systems

Panorama 5-fach verstellbarer Geländerfuss

Panorama® selbsttragend 5-fach verstellbarer Geländerfuß

  • Die patentierte Fußlösung ermöglicht die vertikale und horizontale Ausrichtung der Geländerpfosten (5-fache Verstellbarkeit). So lassen sich Unebenheiten der Dachoberfläche ausgleichen.
  • Für eine optimale Ausrichtung des Geländers in der Flucht kann der Fuß variabel auf der Auslegerschiene positioniert werden.
  • Das flexible System wird objektbezogen an die unterschiedlichen Schichtdicken der Dachaufbauten angepasst. In der Hülse ist eine zusätzliche Höhenverstellung der Stützen bis 90 mm möglich.

Für die höchste Flexibilität im Design

Panorama® P-ST bietet mehrere Möglichkeiten zur der Aufnahme der Füllungselemente. In der Premium Version verfügen die Stützenprofile und Hülsen über eine zusätzliche Montagenut für noch mehr Flexibilität und Gestaltungsmöglichkeiten des Systems.

Verschiedene Füllungstypen können durch zweiteilige Füllungshalter bei Bedarf auch direkt an der Hülse des Geländerfußes befestigt werden. Somit kann die Füllung nicht nur nach oben, sondern auch in Richtung des Fußes höhenvaribel aufgenommen werden. Z.B. zur Anpassung der Füllung an Gefälle oder um die Ergänzung einer zusätzlichen Fußleiste bei zu großen Abständen zwischen Belag und Geländerfüllung zu vermeiden.

  • In der Nut können zweiteilige Klemmhalteraufgenommen werden, die eine teilflächige Füllung zwischen den Stützenprofilen ermöglichen.
  • Die Füllungkann für jedes Geländersegment individuell gewählt und je nach Anforderung auch nachträglich einfach ausgetauscht bzw. ersetzt werden.
Füllungselemente Panorama P-ST Panorama P-ST Montagenut

Lastaufnahmebleche für die optimale Standfestigkeit

Die Stand- und Kippsicherheit des Geländersystems wird durch Auslegerschienen mit Lastaufnahmeblechen erzeugt. Die Platzierung und Größe der Lastaufnahmebleche ist abhängig von:

  • Art der Nutzung (privat/öffentlich)
  • Auflast und Dicke des Schichtenaufbaus
  • Geländerhöhe über Belagebene
  • Verfügbaren, freien Aufstellflächen

Video - Panorama® Montage auf dem Flachdach

Panorama Geländer®
Montage auf dem Flachdach

Mit unserem selbsttragenden Panorama Geländersystem können Sie Dachterrassen jederzeit flexibel nachrüsten.

Anwendungsbeispiel – Panorama® in begrüntem Flachdach

Geländersystem Panorama selbsttragend - Einbaubeispiel
  1. Panorama Serie Vision: Glasfüllung
  2. Geländerfuß
  3. Begrünung
  4. Substratschüttung
  5. Schutzvlies
  6. Abdichtungspaket mit Wärmedämmung
  7. Lastaufnahmebleche
  8. Drainageschicht
