Die sichere Lösung für Fluchtwege

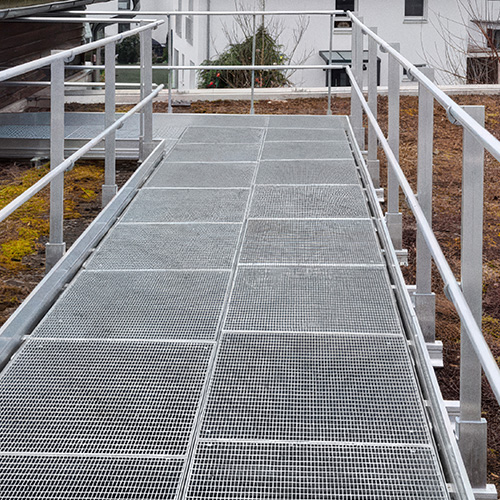

Barrial Korridor Fluchtweg mit Gitterrost

Das Geländersystem Barrial® Korridor: die effiziente und kostengünstige Lösung für Fluchtwege über das Flachdach


Das Sicherheitskonzept eines Gebäudes verlangt viel vom Bauherren. Damit es etwa im Brandfall funktionierende Fluchtwege gibt, stellt der Gesetzgeber ganz konkrete gesetzliche Anforderungen an den Brandschutz. Die Verantwortung für die Umsetzung dieser Regelungen und die Bereitstellung adäquater Fluchtwege liegt beim Bauherren. Die Fülle verschiedenster Normen und gesetzlicher Vorschriften, die Fluchtwege betreffen, ist überwältigend.

Das Fluchtwegsystem Barrial® Korridor ist ein einfacher Weg, diesen weitreichenden Vorgaben gerecht zu werden. Wir haben bei der Planung des Systems die relevanten Richtlinien und Vorschriften berücksichtigt – somit schafft Barrial® nicht nur sichere Fluchtwege, sondern auch rechtliche Sicherheit bei der Umsetzung Ihres Sicherheitskonzeptes.

Die selbsttragende Lösung für Fluchtwege aus Aluminium.

Barrial® Korridor eignet sich nicht nur zur Anlage von Fluchtwegen, sondern auch zur Gestaltung von Wartungswegen. Wie das Geländersystem Barrial® selbsttragend ist auch Barrial® Korridor eine vollständig Auflast gehaltene Konstruktion ohne Durchdringung der Dachabdichtung. Dadurch entstehen keine potenziellen Schwachstellen in der Abdichtung Ihres Flachdaches durch die Montage eines Fluchtweges. Somit sind auch eventuelle Gewährleistungsregelungen für die Abdichtung Ihres Flachdachs nicht davon betroffen.

Flucht-, Rettungs- und Wartungswege mit System

  • Auflast gehalten, ohne Durchdringung der Abdichtung
  • Modulares System für variable Wegbreiten
  • Patentierte Schienenkralle, kein Vorbohren nötig
  • Montage mit geringem Werkzeugeinsatz
  • Schnelles Verbinden der Bauteile
  • Vorschriften konform, geprüft und zertifiziert
  • Ausführung in Alu natur oder lackiert in RAL
  • Sonderausführungen für Schulen und Kindergärten

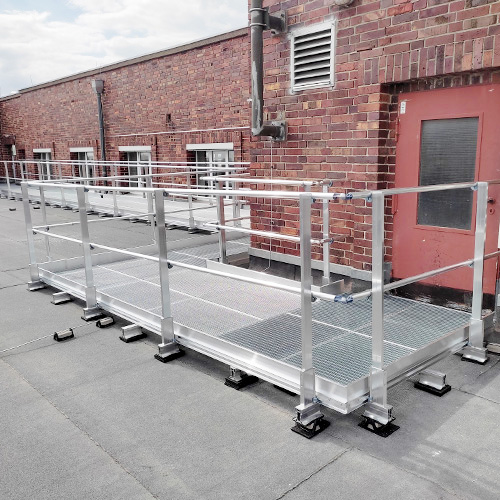

Barrial Korridor mit beidseitiger Geländerführung

Die Bestandteile des Geländersystems

  1. Handlauf
  2. Geländerstütze
  3. Knielauf
  4. Fußleiste
  5. L-Pofil
  6. T-Profil
  7. Schienenkralle
  8. Auslegerschniene
  9. Multi-Verbinder

Die Vorteile von Barrial® Korridor

Barrial Korridor Schienenkralle

Innovative Schienenkralle

  • Robustes Aluminium Druckgussteil
  • Leichtes Ausrichten auf der Auslegerschiene
  • Verbindungselement zwischen Auslegerschiene und L-/T-Profilen
  • Extra breit zur praktischen Gestaltung von Profilstößen
  • Kein Vorbohren notwendig
  • Befestigung mit einer selbstbohrenden Schraube

Einfache Aufnahme des Plattenbelags durch L- und T-Profile

  • Speziell angefertigte Profile mit hoher Stabilität
  • Profile werden geklemmt und nicht geschraubt
  • Sehr kurze Montagezeiten, komplett ohne Bohren

Barrial Korridor Gegengewichte

Gegengewichte aus 100 % recyceltem PVC

  • Gegengewichte aus 100 % recyceltem PVC mit 10 Jahren Garantie
  • CO2-neutral und 100 % recyclebar (mit garantiertem Rücknahmesystem)
  • Bohr-, schraub-, fräs- und schneidbar
  • UV- und witterungsbeständig
  • Material verträglich mit allen handelsüblichen Abdichtungsbahnen
  • Griffmulden für sicheren Transport und hohen Tragekomfort
  • Platzsparend und stapelbar
  • Flexible Platzierung und Lastverteilung in 12,5 kg Schritten
  • Befestigung des Gewichts auf der Auslegerschiene durch eine selbstbohrende Schraube

Fußleiste aus Aluminium

  • Stabiles Strangpressprofil mit Montagenuten
  • Stufenlos höhenregulierbar
  • Einfache Montage an der Stützenhülse mittels Schnellverbinder

Klemmverbinder

Praktischer Klemmhalter

  • Schnelle Montage durch werkseitig vormontierte Klemmhalter
  • Kein Verkratzen der Profile bei der Montage
  • Leichte Ausrichtung ohne Demontage
  • Einfaches Öffnen und Schließen mit einem Werkzeug

Türelement

  • Vorgefertigte Standardelemente
  • Automatischer Schließmechanismus
  • Richtung der Türöffnung nach innen
  • Leichte Integration mittels klemmbaren Stoßverbindern
Türelement

Zubehör Barrial Korridor

Praktisches Zubehör für eine Montage ohne Bohren und Nieten

  1. Stoßverbinder
  2. Eckverbinder winkelvariabel
  3. Wandhalter
  4. Endkappe

Für einen besonders festen Halt sind die Verbindungsteile wie Stoßverbinder, Eckverbinder und Wandhalter mit Spreizmechanismus versehen. Der Anschluss an Steigleitern ist auch mithilfe eines Wandhalters möglich.

Für jeden Flucht- und Rettungsweg die passende Geländerlösung


Barrial® Korridor Typ 1 mit einseitiger Geländerführung

Ideal als Flucht-, Rettungs- oder Wartungsweg mit einseitiger Geländerführung zur Einbettung in Kiesschüttungen und Dachbegrünungen.

Mögliche Wegbeläge (nicht im Lieferumfang enthalten): rutschhemmende Gitterroste oder Betonplatten.

Barrial Korridor Typ1

Barrial Korridor Typ2

Barrial® Korridor Typ 2 mit ein- oder beidseitiger Geländerführung

Flucht-, Rettungs- oder Wartungsweg mit ein- oder beidseitiger Geländerführung zur Einbettung in Kiesschüttungen und Dachbegrünungen.

Mögliche Wegbeläge (nicht im Lieferumfang enthalten): rutschhemmende Gitterroste oder Betonplatten im Splittbett.

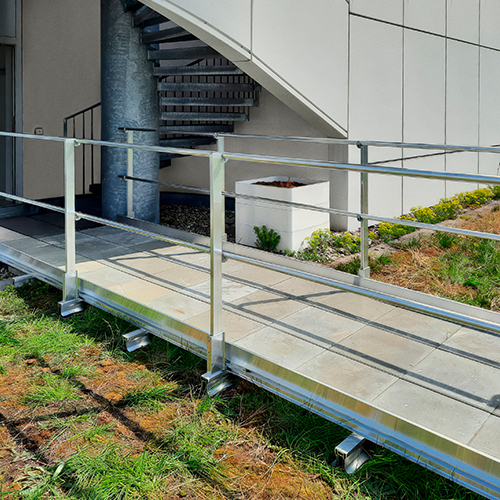

Barrial® Korridor Typ 3 ohne zusätzliche Gewichte

Flucht-, Rettungs- oder Wartungsweg mit Plattenbelag als Auflast (nicht im Lieferumfang enthalten) mit ein- oder beidseitiger Geländerführung.

Die Auflast des Plattenbelages gewährleistet die Standsicherheit des Systems. Es sind keine zusätzlichen Gewichte notwendig. Wegbreite und Schienenraster für die Aufnahme der Gehwegplatten werden werkseitig an gängige Plattenmaße angepasst.

Barrial Korridor Typ3
